Passo a passo da construção de uma edificação

Sempre digo que o ferromodelismo contribui para muitas coisas na vida de um ferromodelista.
Além de um passa-tempo calmo e desestressante, tem muitos outros desdobramentos: conta e preserva a história de ferrovias, estações ferroviárias, trens e "causos".
Agora, diante da necessidade de projetar um galpão novo para a empresa onde trabalho, vou aproveitar para modelar este galpão, na escala HO, e talvez, incorporá-lo na minha maquete. Se couber....

O galpão é como o mostrado no catálogo do fabricante:

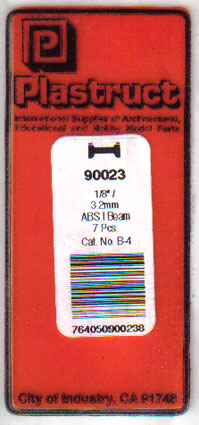

Vou utilizar os pefis "I" daPlastruct. Eles representarão as vigas e montantes de concreto pré-fabricado:


Com poucos perfis de alumínio ( "L" 3/4" x 1/8" abas iguais) e os práticos grampos termoplásticos, é fácil montar um gabarito de corte para os perfis:


As peças cortadas, devem sofrer um chanfro de 15 graus em uma das pontas. Resolvi fazer na lixadeira, e assim, prendi um perfil "L" na morsa, que por sua vez foi presa à base da lixadeira, no ângulo necessário. Assim, todos os chanfros sairão com o mesmo ângulo:


O resultado ai está: as peças todas cortadas de um mesmo tamanho. Os dispositivos demoram um pouco para serem montados, mas facilita em muito as tarefas repetitivas:


Agora, que as peças estão todas cortadas, de maneira uniforme, deveremos uni-las. Para tal, será necessário construir um dispositivo auxiliar, um gabarito de colagem, para garantir que todos os conjuntos sejam colados da mesma maneira:


Assim temos o gabarito de colagem das partes do pórtico. Deste modo, todos os conjuntos resultarão iguais, após a secagem da cola.


O gabarito de colagem e as peças devidamente encaixadas e curando:


Pronto: assim temos a fábrica de pórticos para a maquete:


Proximamente publicarei a montagem do galpão. Aguarde, só trabalho alguns sábados, então demora um pouco.....
Mas se você tem alguma sugestão, achou complicado, ou não entendeu algo, comente logo abaixo!

A relação entre ferromodelismo e preservação ferroviária

Em visita ao encontro de ferromodelismo de Mogi das Cruzes, patrocinado pela ANPF, fiquei muito impressionado com o que vi. Relato abaixo:


A estação de Cachoeira Paulista, hoje, em seu estado de total abandono, foi reproduzida por um ferromodelista da cidade, que mostrou profundo conhecimento da história desta estação.









Além da etação de Cachoeira Paulista, ele também reproduziu a antiga estação de Mogi das Cruzes:


A estação de Guararema , hoje recuperada:


Jundiapeba, estação na qual devo ter entrado inúmeras vezes, no colo de meus pais..... Lembro-me que eles foram morar em Jundiapeba, assim que chegaram da Itália, e que minha mãe reclamava que o único elo de lligação com a Capital era o trem. Creio que em 1955 ela tinha razão!


Sabaúna, onde se encontra a regional Mogi da ANPF


O criador e sua obra: Antonio Castrezana

O trabalho do Antonio é um grande exemplo da contribuição que o ferromodelismo presta à preservação ferroviária: a construção das réplicas das estações e sua colocação em maquetes, preserva a história destas estações, em sua maioria construções abandonadas ao descaso.
E muito interessante, como em um blog despretensioso como este, tanta história pode ser reunida, através dos links.
